Kabelquerschnitt berechnen Wohnmobil: So vermeidest du teure und gefährliche Fehler!
Den richtigen Kabelquerschnitt im Wohnmobil berechnen ist kein Hexenwerk – wenn man weiß wie! Ob Solaranlage, Wechselrichter oder Batterieverkabelung: Ein falsch dimensioniertes Kabel kann zu gefährlichen Situationen führen.
Bei 12V-Systemen im Wohnmobil sind die Ströme oft sehr hoch, was dicke Kabel erforderlich macht. Ein zu dünner Querschnitt führt zu Spannungsabfällen, Leistungsverlusten und im Extremfall zu Kabelbränden. Doch welcher Querschnitt ist der richtige?
Mit unserem kostenlosen Rechner ermitteln Sie in Sekunden den optimalen Querschnitt für 12V, 24V oder 48V Systeme.
Unser Kabelquerschnitt-Rechner für Wohnmobile gibt Dir die Antwort! Einfach Kabellänge, Strom oder Leistung und Spannung eingeben – fertig. Der Rechner berücksichtigt alle relevanten Faktoren und liefert den optimalen Kabelquerschnitt nach VDE-Norm.
Zusätzlich findest du in diesem Ratgeber praktische Tabellen, Expertentipps und wichtige Sicherheitshinweise für Ihre Elektroinstallation im Camper.
Egal ob Solarladeregler, Wechselrichter oder Batteriekabel - Der richtige Querschnitt ist immer wichtig!

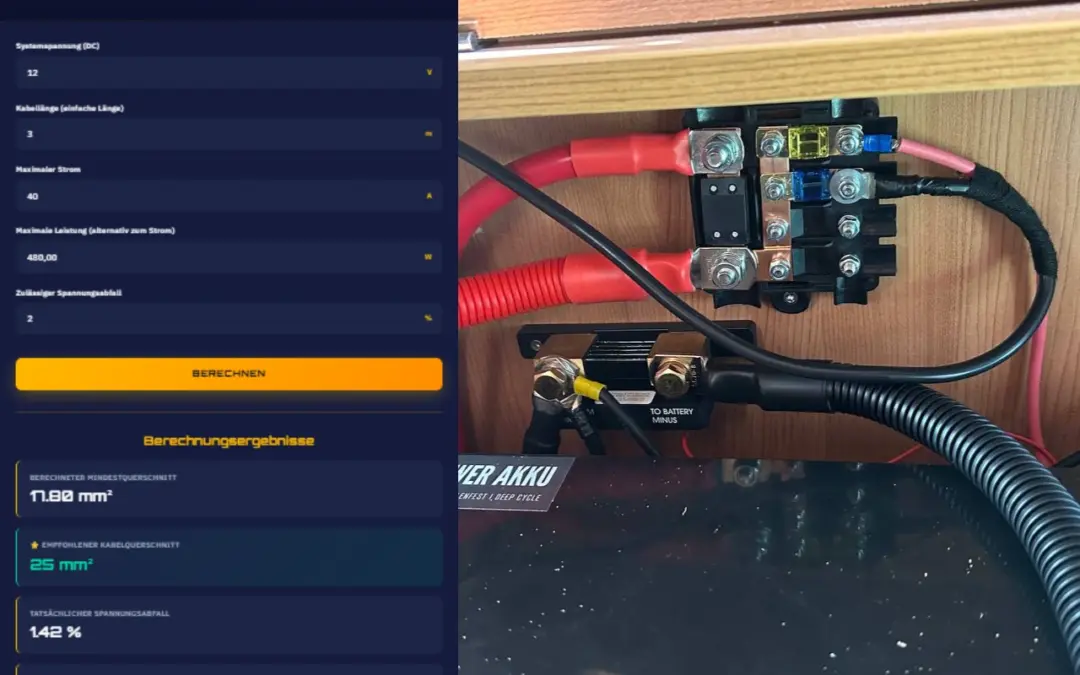

⚡ Kabelquerschnitt-Rechner
Präzise Berechnung für Solaranlagen und Wohnmobile
- Die Berechnung basiert auf der Formel: A = (2 × L × I × ρ) / (ΔU × U)
- Spezifischer Widerstand für Kupfer: ρ = 0,0178 Ωmm²/m bei 20°C
- Empfohlener Spannungsabfall für DC-Leitungen: max. 1% (nach DIN VDE 0100-712)
- Die Kabellänge ist die einfache Länge (nicht Hin- und Rückleitung)
- Standard-Querschnitte: 1,5 / 2,5 / 4 / 6 / 10 / 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 mm²
- Bei längeren Kabelstrecken oder höheren Strömen empfiehlt sich ein größerer Querschnitt
- Berücksichtigen Sie zusätzlich die Strombelastbarkeit des Kabels!
Ein zu kleiner Kabelquerschnitt führt zu Spannungsabfällen, Leistungsverlusten und Überhitzung. Das kann zu gefährlichen Situationen und Schäden an Geräten führen. Besonders bei 12V-Systemen in Wohnmobilen sind die Auswirkungen gravierend, da bereits kleine Spannungsverluste einen großen Einfluss haben.
- Brandgefahr: Zu dünne Kabel können sich bei hoher Belastung erhitzen und die Isolierung schmelzen
- Geräteausfall: Viele 12V-Geräte benötigen eine Mindestspannung und funktionieren bei zu hohem Spannungsabfall nicht mehr
- Ineffizienz: Elektrische Energie wird in Wärme statt in nutzbare Leistung umgewandelt
- Batterieprobleme: Bei Ladegeräten kann ein zu hoher Spannungsabfall verhindern, dass die Batterie richtig geladen wird
Die Wahl des richtigen Kabels ist entscheidend für Sicherheit und Funktion Ihrer elektrischen Anlage.
- Immer Kupferlitze verwenden: Flexible Kabel (Litze) sind Pflicht im Fahrzeugbau. Starre Leitungen aus dem Hausbau können durch Vibrationen beim Fahren brechen!
- Kabel so kurz wie möglich: Besonders bei hohen Strömen (Wechselrichter, Solarregler) die Kabel möglichst kurz halten
- Ein Kabel kann nie zu dick sein: Nur zu dünn! Im Zweifel lieber eine Nummer größer wählen
- Qualität zahlt sich aus: Hochwertige Kupferkabel haben bessere Leitfähigkeit und längere Lebensdauer
- Richtige Verlegung: Kabel durch Blechdurchführungen müssen mit Kabeldurchführungen (Tüllen) geschützt werden
- Solaranlage (vom Modul zum Regler): max. 1% - jedes verlorene Watt zählt bei der Energiegewinnung
- Ladegeräte und Solarregler (zur Batterie): max. 0,5% - kritisch für die Ladefunktion
- Wechselrichter: max. 1-2% - hohe Ströme erfordern dicke Kabel
- Kritische Geräte (Fernseher, Kühlschrank): max. 2% - diese Geräte benötigen stabile Spannung
- LED-Beleuchtung: max. 4-5% - weniger kritisch, da LEDs toleranter sind
Die Systemspannung hat einen großen Einfluss auf die benötigten Kabelquerschnitte:
- 12V-System: Standard in den meisten Wohnmobilen - benötigt dickste Kabel bei gleicher Leistung
- 24V-System: Bei gleicher Leistung halbiert sich der Strom - Kabel können dünner sein
- 48V-System: Noch effizienter - wird immer beliebter bei großen Solaranlagen und Heimspeichern
- Faustregel: Bei Verdopplung der Spannung kann der Kabelquerschnitt halbiert werden (bei gleicher Leistung)
- Trennung von 12V und 230V: Niedervolt- und Hochvolt-Kabel dürfen NICHT im selben Kabelkanal verlegt werden
- Keine Verlegung durch Gaskasten: Brand- und Explosionsgefahr! Absolutes Tabu
- Kabeldurchführungen verwenden: Bei Durchführungen durch Blech oder Kunststoff immer Tüllen verwenden

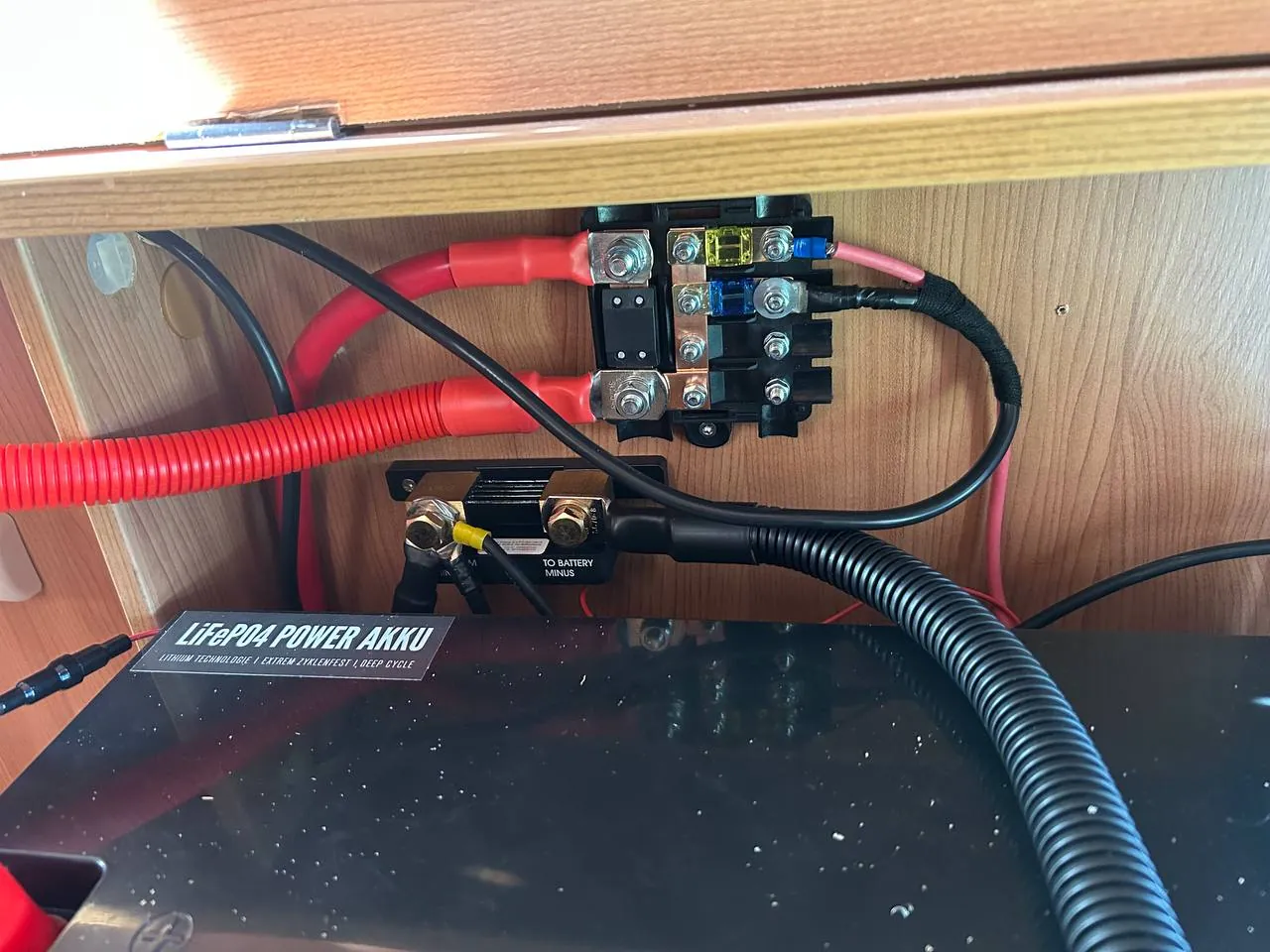

- Kabel absichern: Jedes Kabel muss mit einer passenden Sicherung geschützt werden

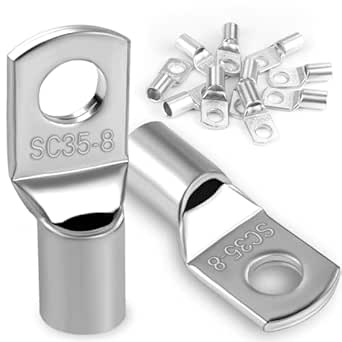

- Korrekte Kabelschuhe: Professionelle Verbindungen mit gecrimpten oder gelöteten Kabelschuhen herstellen
- Regelmäßige Kontrolle: Vibrationen beim Fahren können Verbindungen lockern - regelmäßig prüfen
- Batterie-Hauptleitung: Diese sollte so kurz und dick wie möglich sein - oft 25-35 mm² bei 12V
- Solaranlage: 4-6 mm² sind typisch für Module bis 200W, bei längeren Strecken auch 10 mm²

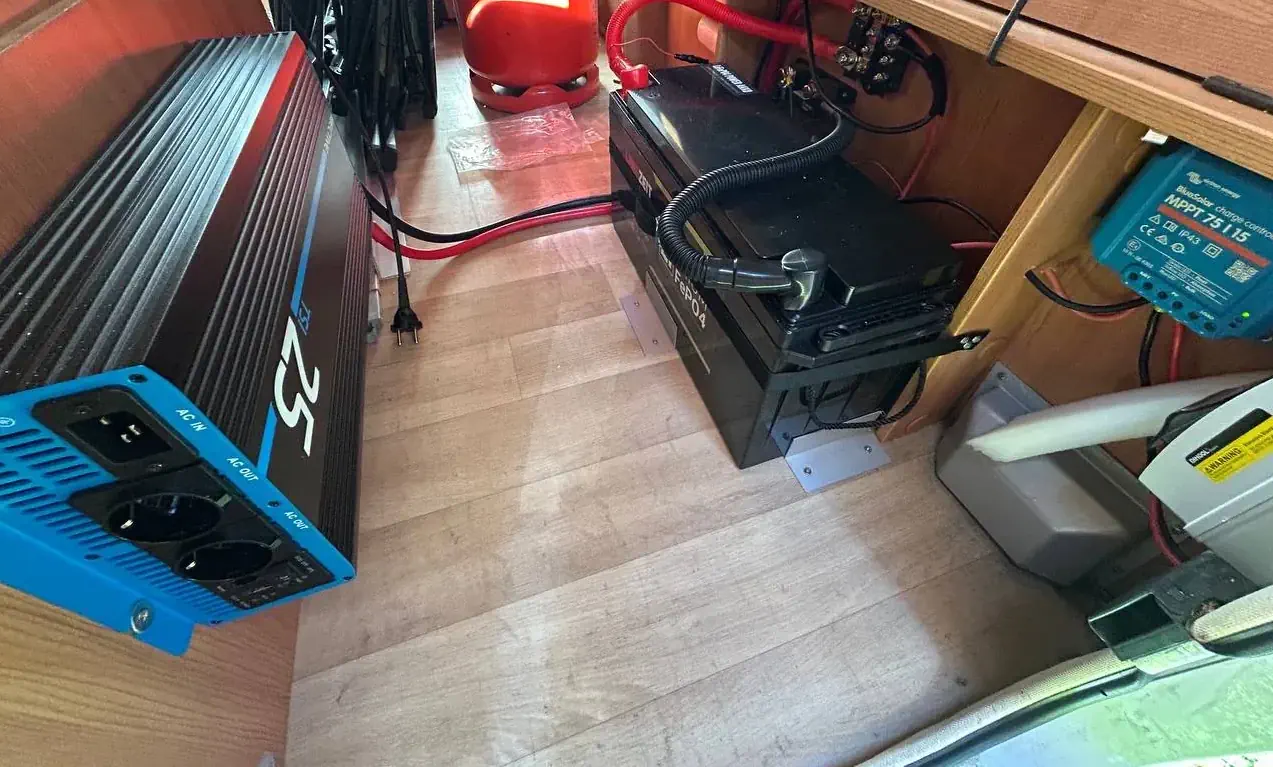

- Wechselrichter: Ein 2000W-Wechselrichter bei 12V zieht ca. 170A - hier sind 50-70 mm² üblich
- Farbcodierung: Rot = Plus, Schwarz/Blau = Minus - konsequent einhalten für Übersichtlichkeit
- Beschriftung: Alle Kabel an beiden Enden beschriften - erleichtert spätere Wartung enorm
- Zugentlastung: Kabel an kritischen Stellen mit Kabelbindern fixieren
- Starre Leitungen verwenden: Hausinstallationskabel haben im Fahrzeug nichts verloren - nur flexible Litze!
- Zu lange Kabel: Unnötig lange Kabelwege erhöhen Verluste - direkte Wege planen
- Billige Kabel kaufen: CCA-Kabel (Aluminium mit Kupferbeschichtung) haben schlechtere Leitfähigkeit
- Falsche Anschlüsse: Lockere Schraubverbindungen können sich erhitzen - immer festziehen und sichern
- Keine Reserven einplanen: Immer 10-20% Sicherheitsreserve beim Kabelquerschnitt einrechnen

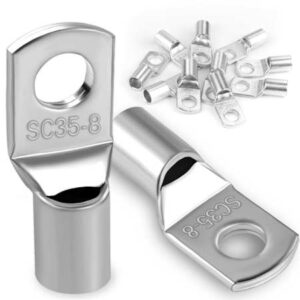

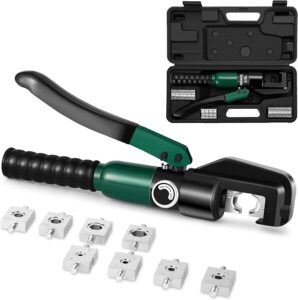

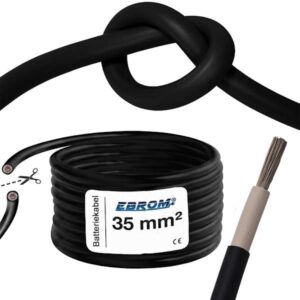

Meine Empfehlungen für Leitungen und Werkzeug
